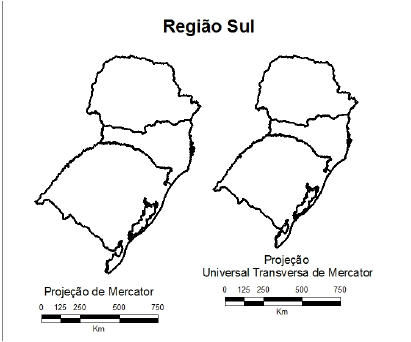

1. A figura a seguir ilustra duas representações da região Sul do Brasil em projeções cartográficas (Mercator e UTM – Universal Transversa de Mercator). Apesar do uso de uma mesma escala, é possível observar que elas apresentam tamanho diferenciado. Quanto a isso, é correto afirmar:
a) As Projeções de Mercator e Universal Transversa de Mercator apresentam o mesmo processo de
deformação, podendo-se atribuir as alterações no tamanho das representações a interesses políticos.
b) As duas representações estão corretas, devendo-se a deformação ao fato de que os estados da região Sul
apresentam menor relevância econômica no contexto nacional.
c) As projeções Universal Transversa de Mercator e de Mercator são diferentes e empregam distintos
processos de deformação, alterando o tamanho das representações.
d) A representação que utiliza a Projeção de Mercator está correta, uma vez que é oficialmente empregada no Brasil para a representação do território nacional, enquanto que aquela que utiliza a Projeção UTM é
inadequada, pois se aplica a representações em escala global.
e) Apesar de as escalas apresentarem valores idênticos, as figuras foram deformadas aleatoriamente, provocando as diferenças no tamanho.
RESPOSTA: C
2. Para a produção dos mapas de uma determinada localidade, optou-se por utilizar as escalas 1:2000 e 1:10000, a projeção UTM (Universal Transversa de Mercator) e o Datum SIRGAS 2000. Nesse sentido, considere as seguintes afirmativas:
1. Os mapas deverão ser feitos na escala 1:10000 e depois reduzidos para a escala 1:2000.
2. Os mapas produzidos na escala 1:2000 apresentam maior riqueza de detalhes que os produzidos na escala
1:10000.
3. Uma estrada desenhada no mapa de escala 1:10000 com 4 cm de extensão aparecerá representada no mapa com escala 1:2000 por uma linha com 20 cm de extensão.
4. Uma quadra com área de 10 m x 10 m (100 m2) desenhada no mapa de escala 1:10000 medirá 500 m2 no mapa de escala 1:2000.
Assinale a alternativa correta.
a) Somente a afirmativa 2 é verdadeira.
b) Somente as afirmativas 2 e 4 são verdadeiras.
c) Somente as afirmativas 1, 2 e 3 são verdadeiras.
d) Somente as afirmativas 2 e 3 são verdadeiras.
e) As afirmativas 1, 2, 3 e 4 são verdadeiras.
RESPOSTA: D
